Контрольные панели

Для дистанционного контроля состояния газовой системы применяют контрольные панели ЭЩР-КМП, устанавливаемые на постах дежурных медсестер:

  • аналоговая ЭЩР-КПМ-хх (для аналоговой ПГС).
  • цифровая ЭЩР-КПМ-ххЦ (для цифровой ПГС).

К МК-НО-800-ПГС-аналоговая подключается контрольная панель индикации состояния газовой системы ЭЩР-КПМ-хх.

Соединение МК-НО-800-ПГС-аналоговая с панелью осуществляется информационным кабелем типа UTP из расчёта по 3 жилы на каждый манометр плюс одна общая нейтраль.

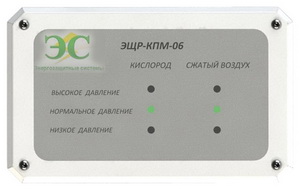

Например, соединение МК-НО-800-ПГС-2 и ЭЩР-КПМ-06 осуществляется кабелем UTP-5 в котором задействованы 7 проводов. При этом контрольная панель информирует персонал по каждому газу о трёх состояниях давления – превышение, норма и снижение давления.

К МК-НО-800-ПГС-цифровая подключается цифровая контрольная панель ЭЩР-КПМ-ххЦ. Соединение выполняется 4х-жильным информационным кабелем типа UTP. Обмен информацией идет по протоколу ModBus.

Контрольные щиты ЭЩР-КПМ (накладное либо встроенное исполнение, корпус металлический) производятся в вариантах  – на 6 (ЭЩР-КПМ-06), на 12 (ЭЩР-КПМ-12), и на 24 (ЭЩР-КПМ-24)  информационных канала. Информационный канал может быть задействован для сигнализации аварии следующих параметров и систем:

  1. давление медицинских газов;
  2. состояние электрической IT-сети;
  3. включение резервного питания ИБП;
  4. переход АВР в режим резервного питания.
