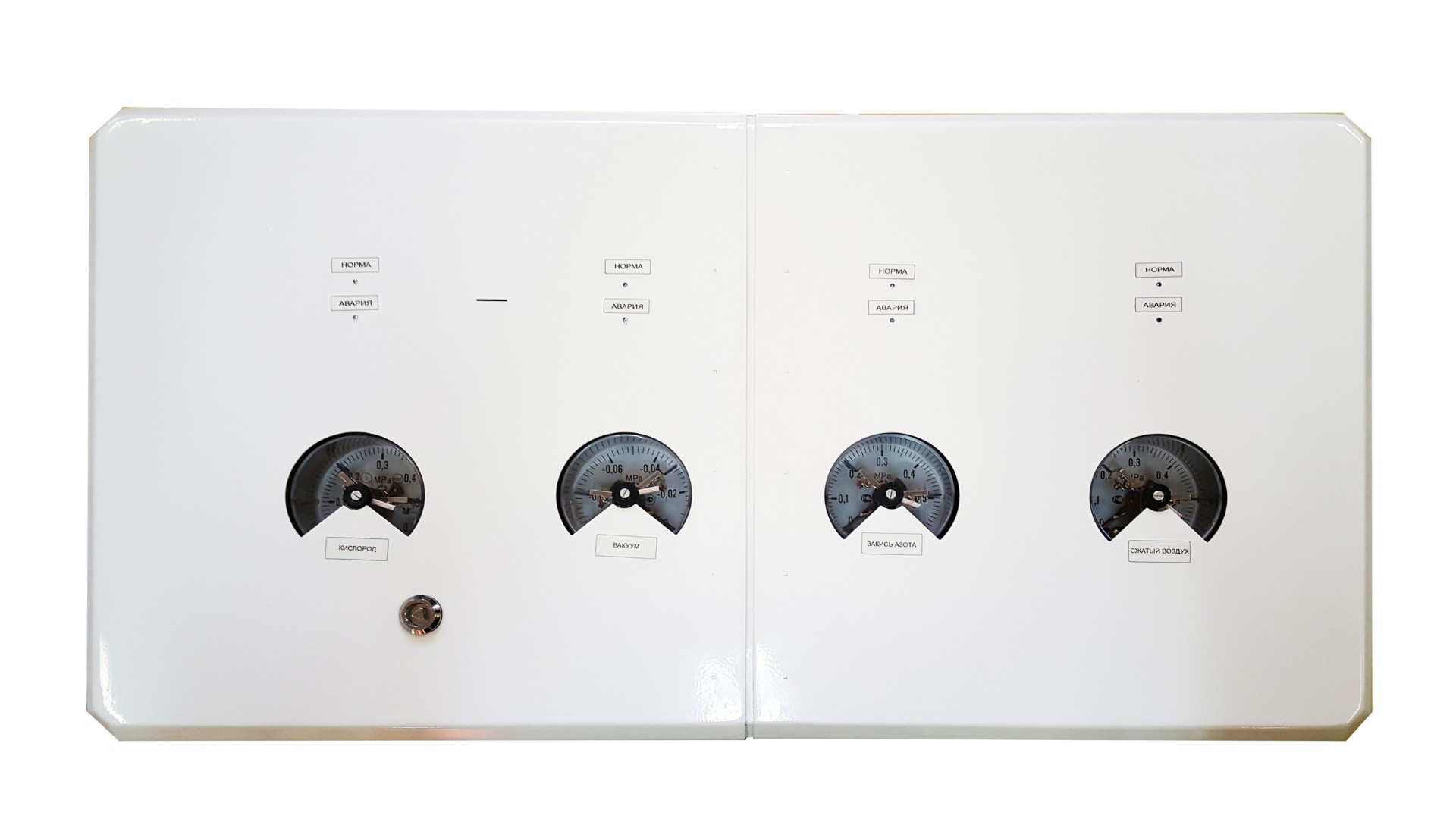

Поэтажная контрольно-отключающая консоль МК-НО-800-ПГС-аналоговая.

Поэтажная газовая контрольно-отключающая консоль на электроконтактных манометрах МК-НО-800-ПГС-аналоговая предназначена для управления системами газоснабжения и мониторинга рабочего состояния газов в станциях-источниках и трубопроводах.

Аналоговая контрольно-отключающая консоль оборудована электроконтактными манометрами, отображающими величину давления в магистралях и включающих светозвуковую аварийную сигнализацию в случае аварии системы газоснабжения.

Для упрощения подключения к газовым магистралям входные и выходные трубки консоли оснащены "американками".

МК-НО-800-ПГС производятся в настенном или встраиваемом исполнениях.

МК-НО-800-ПГС-аналоговая позволяет:

  • контролировать и коммутировать до пяти газовых магистралей;
  • осуществлять визуальный контроль давления газа в контролируемых магистралях по показаниям электроконтактных манометров;
  • устанавливать величины порогов давления в контролируемых магистралях;
  • автоматически подавать световой и звуковой аварийные сигналы по соответствующей газовой магистрали в случае аварии;
  • обеспечивать оперативное перекрытие магистралей газоснабжения в случае пожара или значительной утечки газа;
  • прекращать подачу газа на время проведения работ по техническому обслуживанию конечных устройств.

Аналоговая МК-НО-800-ПГС выпускается на 1, 2, 3, 4 и 5 газов.

Обозначение МК-НО-800-ПГС-аналоговая,  где х – количество газов.

Технические характеристики:



Количество контролируемых каналов

от 1 до 5

Устанавливаемые пределы рабочего относительного давление для всех видов медицинских газов (кроме вакуума)

от 0,1 до 0,6 МПа

Устанавливаемые пределы рабочего относительного давления для вакуумной магистрали

от 0 до -0,6 МПа

Условный диаметр магистралей медицинских газов

13 или 20 мм

Условный диаметр магистрали вакуума

13 - 28 мм

Габаритные размеры МК-НО-800-ПГС-1-аналоговая (ШхВхГ),мм

300х390х126 мм

Габаритные размеры МК-НО-800-ПГС-2-аналоговая (ШхВхГ),мм

380х390х126 мм

Габаритные размеры МК-НО-800-ПГС-3-аналоговая (ШхВхГ),мм

530х390х126 мм

Габаритные размеры МК-НО-800-ПГС-4-аналоговая (ШхВхГ),мм

690х390х126 мм

Габаритные размеры МК-НО-800-ПГС-5-аналоговая (ШхВхГ),мм

840х390х126 мм
