Поэтажная газовая контрольно-отключающая консоль стандарт МК-НО-800-ПГ

Поэтажная контрольно-отключающая консоль (КОК) серии «ОЗОН» модели МК-НО-800-ПГ предназначена для обеспечения контроля давления медицинского газа в магистрали, а также для возможности оперативного отключения оконечного сегмента. Поэтажная консоль может устанавливаться рядом с газовым колодцем при  вводе магистралей на этаж, на вводах в отделения на этаже,  перед хирургическими и реанимационными палатами.

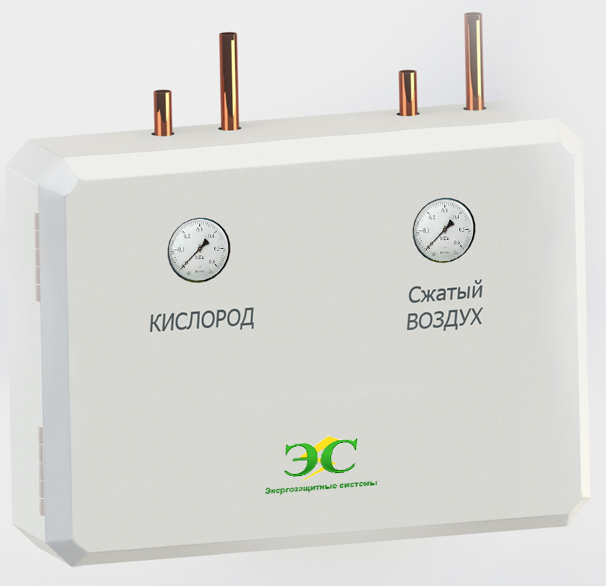

Конструктивно поэтажная консоль МК-НО-800-ПГ представляет собой металлический шкаф с полимерным покрытием с запирающейся дверцей. Внутри шкафа на каждый газ устанавливаются отсечные шаровые краны, манометры (или вакуумметры). На дверце шкафа предусмотрены смотровые окна. Поэтажные консоли выпускаются как в навесном, так и во встраиваемом исполнениях.

Для упрощения подключения к газовым магистралям входные и выходные трубки консоли оснащены "американками".

МК-НО-800-ПГ позволяет:

  •  контролировать и коммутировать до пяти газовых магистралей;
  •  осуществлять визуальный контроль давления газа в контролируемых магистралях по показаниям электроконтактных манометров;
  •  обеспечивать оперативный доступ к магистралям газоснабжения в случае пожара или значительной утечки газа;
  •  прекращать подачу газа на время проведения работ по техническому обслуживанию конечных устройств.

МК-НО-800-ПГ выпускается на 1, 2, 3, 4 и 5 газов. Обозначение МК-НО-800-ПГ-х,

 где х – количество газов.

Технические характеристики:



Количество контролируемых каналов

от 1 до 5

Устанавливаемые пределы рабочего относительного давления для всех видов медицинских газов (кроме вакуума)

от 0,1 до 0,6 МПа

Устанавливаемые пределы рабочего относительного давления для вакуумной магистрали

от 0 до -0,6 МПа

Условный диаметр магистралей медицинских газов

13 или 20 мм

Условный диаметр магистрали вакуума

13 - 28 мм

Габаритные размеры МК-НО-800-ПГ-1 (ШхВхГ),мм

280х295х101 мм

Габаритные размеры МК-НО-800-ПГ-2 (ШхВхГ),мм

405х295х101 мм

Габаритные размеры МК-НО-800-ПГ-3 (ШхВхГ),мм

530х295х101 мм

Габаритные размеры МК-НО-800-ПГ-4 (ШхВхГ),мм

655х295х101 мм

Габаритные размеры МК-НО-800-ПГ-5 (ШхВхГ),мм

780х295х101 мм
