Консоли тип МОСТ

Медицинские консоли серии ОЗОН тип "МОСТ" используются при расположении места лечения пациента на расстоянии более 1,2м от стены или в случае низкой несущей способности стен (что делает применение настенных консолей не целесообразным). Консоли тип "МОСТ" позволяют удобно обеспечить электроснабжение и подачу медицинских газов в любой зоне палаты.

МК-НД-1600-ПП

Виды консолей серии ОЗОН тип "МОСТ" консолей по параметру длины:

До 800мм.
От 800мм до 1200мм.
От 1200мм до 1600мм.
Свыше1600мм.

Виды консолей серии ОЗОН тип "МОСТ" консолей по типу комплекта опор:

Напольные опоры (НП).
Потолочные опоры (ПП).

Виды консолей серии ОЗОН тип "МОСТ" консолей по типу рабочих зон:

С одной рабочей зоной (фронтальной).
С двумя рабочими зонами (двухсторонняя), одна спереди консоли, другая сзади.
Консоль V-мост с передвижной тележкой.

Состав оборудования электрической и газовой секции консолей серии ОЗОН тип "МОСТ" аналогичен составу настенных консолей. Количество рядов - не менее двух (по требованиям конструкционной прочности).

При выборе консоли предпочитают типовые длины 800, 1200, 1600 или 2000мм. Конкретная длина консоли выбирается из стандартного ряда исходя из количества розеток, газовых клапанов и навесного оборудования.

Выбор типа опор консоли (напольные и потолочные) определяется возможностью и целесообразностью верхнего подвода магистралей. При прочих равных потолочный подвод предпочтителен, как более удобный в ежедневной эксплуатации.

Расстояние между опорами, как правило, не превышает 1500мм. Зоны монтажа опор закрываются кожухами (напольными или потолочными для черновых или подвесных потолков). Магистрали медицинских газов и электрические линии прокладываются к консоли через полости стоек.

Выбор количества рабочих зон консоли зависит от расположения коек пациентов и порядка лечения.

Для консоли у окна или близко расположенной стены пациент может находиться только с одной стороны. Рекомендуется односторонняя консоль с одной рабочей зоной.
Для консоли в средней части помещений пациенты могут находиться с одной, либо с двух сторон консоли. В последнем случае рекомендуется двухсторонняя консоль с двумя рабочими зонами, установленная "между" койко-местами. Одна сторона для одного пациента, а симметричная ей - для другого.
Консоль типа V-мост устанавливается в изголовье зоны пациента, как правило, на два и более койко-мест. В случае выбора для консоли комплекта из двух и более тележек их делят по целевому назначению (на сухую и влажную зоны).
Распространена установка V-мост в процедурных и хирургических кабинетах. Для консоли комплект из двух тележек. Одна назначается под хирургию, а вторая - под анестезию.

Условное обозначение консолей серии ОЗОН тип "МОСТ" для заказа - "МК-НД-yyyy-zz-w" где :

yyyy - тип консоли (800, 1200, 1240, 1600, 2000) по габаритным показателям (обычно используется стандартный ряд по длине: 800мм, 1200мм, 1600мм, 2000мм).
zz - наличие светильников и их количество. Для одного светильника - "С1", для двух - "С2" и так далее.
w - специальный параметр. Для консоли с комплектом напольных стоек - "НП", для консоли с комплектом потолочных стоек - "ПП", для консоли V-мост - "V".

Более подробная информация о составе консоли указывается в спецификации или опросном листе при заказе.

Примеры обозначения консолей:

МК-НД-800-ПП - двухрядная консоль "МОСТ" длиной 800мм с комплектом потолочных стоек.
МК-НД-1600-С2-ПП - двухрядная консоль "МОСТ" длиной 1600мм с двумя светильниками с комплектом потолочных стоек.
МК-НД-1600-ПП - двухрядная консоль "МОСТ" длиной 1600мм с комплектом потолочных стоек.
МК-НД-800-НП - двухрядная консоль "МОСТ" длиной 800мм с комплектом напольных стоек.
МК-НД-1600-С2-НП - двухрядная консоль "МОСТ" длиной 1600мм с двумя светильниками с комплектом напольных стоек.
МК-НД-1600-С2-V - консоль типа "V-мост" длиной 1600мм с двумя светильниками, с передвижной подвесной тележкой, с комплектом потолочных стоек.

Примеры внешнего вида консолей:

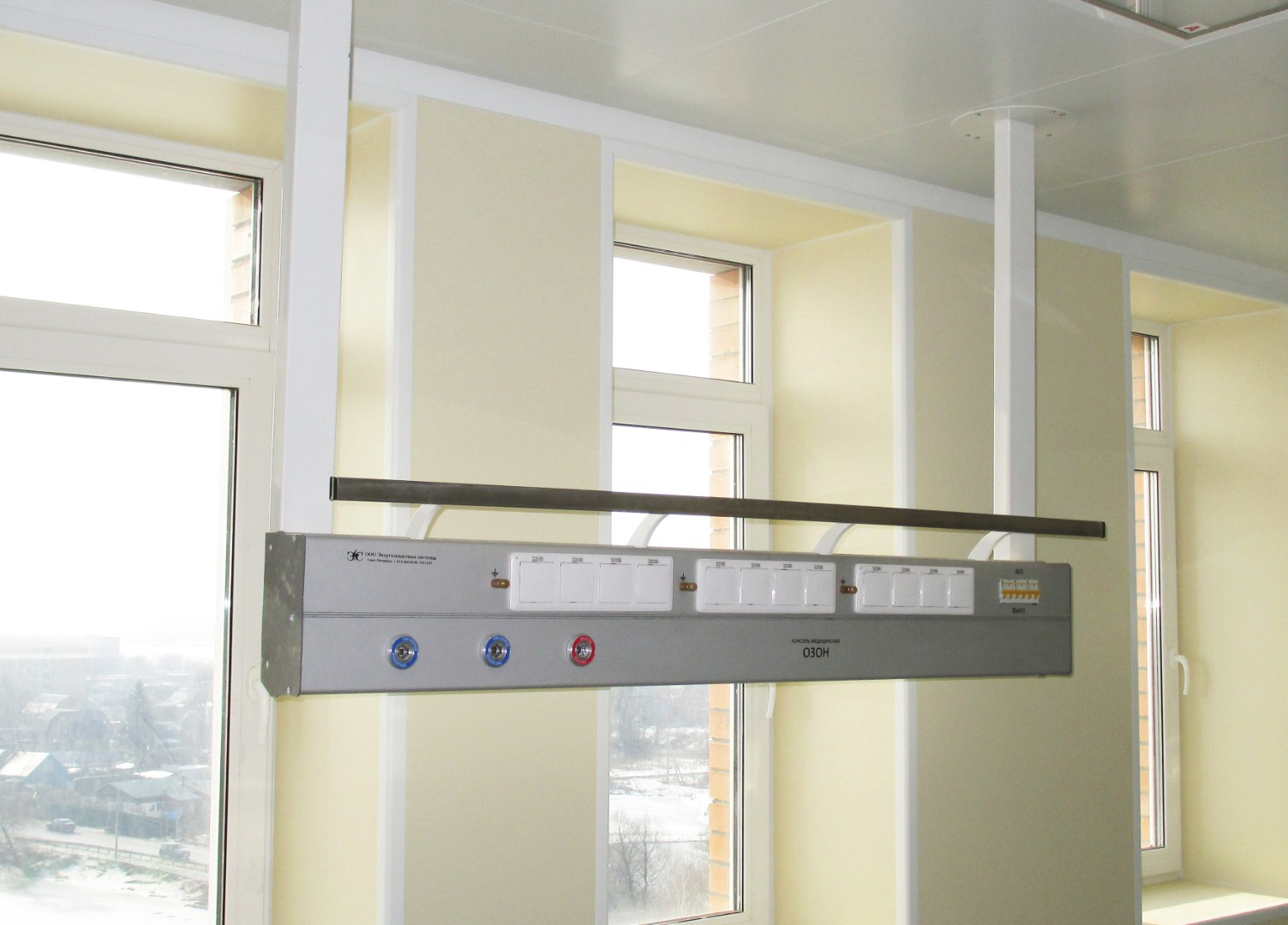

1. Консоль типа "МОСТ" МК-НД-1600-ПП в составе:

3 газовых клапана
12 электрических розеток
3 универсальных зажима уравнивания потенциалов
3 автоматических выключателя
медицинский рельс

МК-НД-1600-ПП

2. Консоль типа "МОСТ" МК-НД-1600-ПП-2 в составе:

10 газовых клапанов
2 системы отвода наркозных газов AGSS
24 электрических розетки
6 универсальных зажимов уравнивания потенциалов
6 автоматических выключателей
2 поста вызова медицинского персонала
медицинский рельс 3200мм

МК-НД-1600-ПП-2

3. Консоль типа "V-мост" МК-НД-1600-С2-V в составе:

4 газовых клапана
12 электрических розеток
3 универсальных зажима уравнивания потенциалов
3 автоматических выключателя
2 светильника нижнего света
4 медицинских рельса 400мм
передвижная тележка с двумя полками из нержавеющей стали

V-мост

Таблица типовых настенных консолей:

Консоль двухрядная серии «ОЗОН» МК-НД-800-НП с напольными стойками
- длина - 800 мм;
- блок из 2-х газовых клапанов;
- блок из 4 электрических розеток с индикатором наличия электропитания в сети, зажимом заземления, автоматическим предохранителем;
- зажим уравнивания потенциалов;
- комплект стоек;
- крепежный рельс по всей длине консоли для размещения навесного оборудования.
Консоль двухрядная серии «ОЗОН» МК-НД-1600-НП с напольными стойками
- длина - 1600 мм;
- блок из 2-х газовых клапанов;
- 2 блока электрических розеток по 4 розетки каждый с индикаторами наличия электропитания в сети, зажимами заземления, автоматическими предохранителями;
- зажим уравнивания потенциалов;
- комплект стоек;
- крепежный рельс по всей длине консоли для размещения навесного оборудования.
Консоль двухрядная серии «ОЗОН» МК-НД-800-ПП с потолочным креплением
- длина - 800 мм;
- блок из 2-х газовых клапанов;
- блок из 4 электрических розеток с индикатором наличия электропитания в сети, зажимом заземления, автоматическим предохранителем;
- зажим уравнивания потенциалов;
- комплект стоек;
- крепежный рельс по всей длине консоли для размещения навесного оборудования.
Консоль двухрядная серии «ОЗОН» МК-НД-1600-ПП с потолочным креплением
- длина - 1600 мм;
- блок из 2-х газовых клапанов;
- 2 блока электрических розеток по 4 розетки каждый с индикаторами наличия электропитания в сети, зажимами заземления, автоматическими предохранителями;
- зажим уравнивания потенциалов;
- комплект стоек;
- крепежный рельс по всей длине консоли для размещения навесного оборудования.
Консоль подвесная V-образный мост МК-НД-800-V1600
- длина - 1600 мм;
- блок из 2-х газовых клапанов;
- 2 блока электрических розеток по 4 розетки каждый с индикаторами наличия электропитания в сети, зажимами заземления, автоматическими предохранителями;
- зажим уравнивания потенциалов;
- комплект стоек;
- 4 крепежных рельса по 400 мм.;
- 2 встроенных светильника местного освещения.
