Газовые клапаны

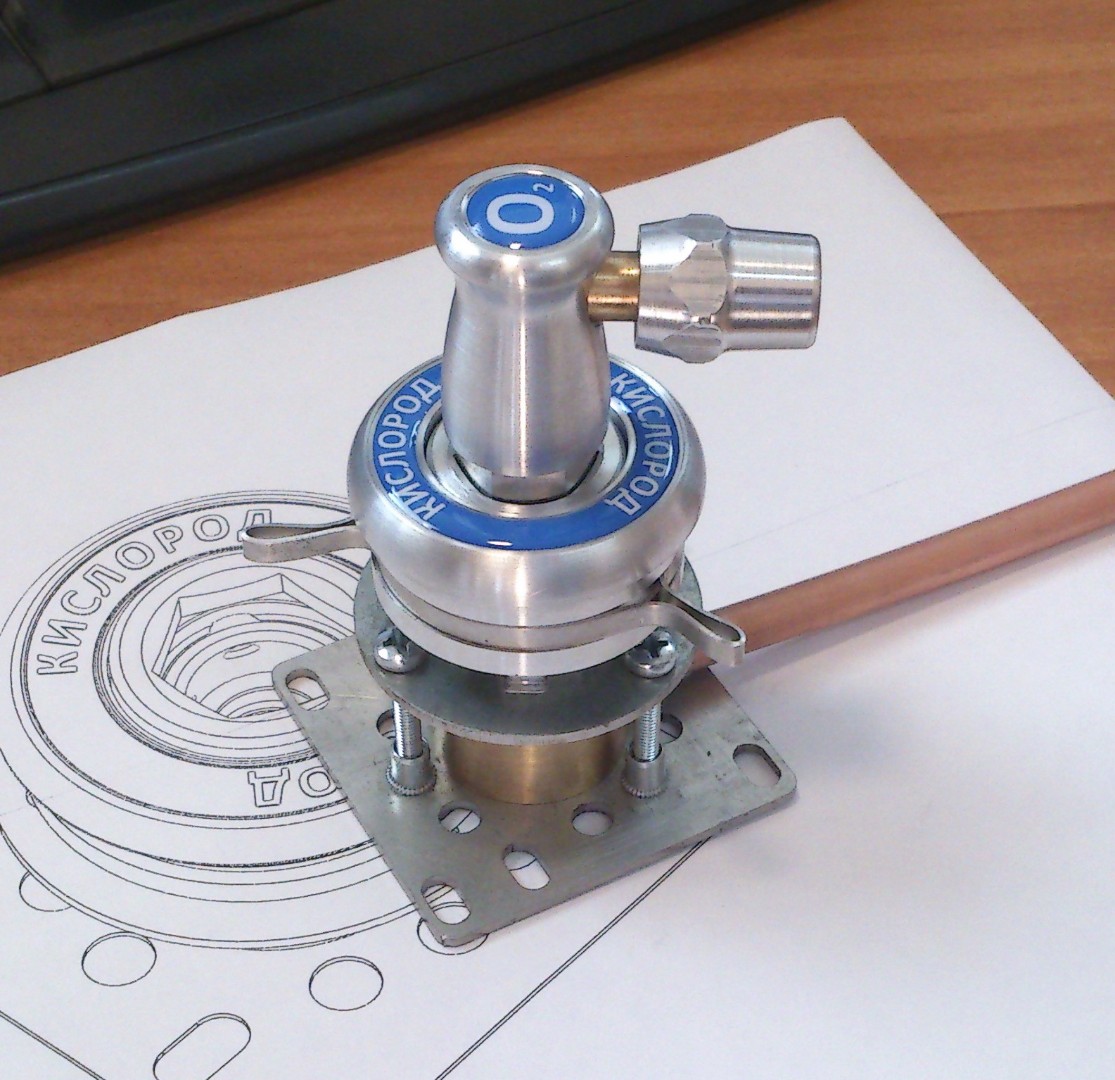

Быстроразъемный газовый клапан предназначен для оперативного подключения медицинского оборудования к газовой магистрали. Клапан обеспечивает выполнение операции коммутации не более чем за 2-3 секунды, защиту от ошибочного подключения к магистрали и герметичность разъемного соединения.

Завод Энергозащитные системы выпускает быстроразъемные газовые клапаны согласно требований стандарта DIN 13260-2.

Типы быстроразъемных газовых клапанов применяемых в медицине (выпускаются Энергозащитные системы):

  1. Кислород.
  2. Сжатый воздух.
  3. Вакуум.
  4. Углекислый газ.
  5. Закись азота.
  6. AGSS (отвод наркозных газов) активного типа (с эжекцией от сжатого воздуха).
  7. AGSS (отвод наркозных газов) пассивного типа (отвод системой принудительной вентиляции).
  8. Air-motor (двухконтурный клапан пневмопривода медицинского инструмента с отводом отработанного воздуха).

Также широко применяются (в промышленности):

  1. Аргон.
  2. Азот.

Быстроразъемный газовый клапан состоит из двух основных частей:

  • латунного основания
  • замковой части.

Основание клапана отвечает за подвод, включение и отключение газа.
Замковая часть отвечает за фиксацию углового штекера и защиту от ошибочного подключения.

Включение штекера быстроразъемного газового клапана выполняется в 2 этапа:

  1.  Штекер устанавливается в клапан до 1-го щелчка и тем самым переводится в состояние готовности к работе. При этом штекер зафиксирован в клапане, но газ не подается.
  2.  Штекер устанавливается в клапан до 2-го щелчка и переходит в рабочее состояние. При этом происходит открытие запорного элемента клапана, и штекер подключается к газовой магистрали.

Прим. Практически включение штекера выполняется в одно движение.

Отключение штекера от газовой магистрали производится нажатием на кольцо вокруг быстроразъемного клапана.

Быстроразъемный газовый клапан может опционально оснащаться встроенным обратным клапаном. Обратный клапан устанавливается в латунное основание и обеспечивает герметичность магистрали при снятии замковой части. Т.е. сервисные работы возможно выполнять без отключения магистрали в поэтажной газовой консоли (КОК) и организации перемещения пациентов с газовой аппаратурой.

Штекер газового клапана может опционально оснащаться поворотной секцией для исключения перегибов газовых шлангов аппаратуры. Такой штекер принято называть - поворотным.

Согласно требований ГОСТ газовые клапаны должны иметь буквенно-цветовую маркировку. Буквенно-цветовая маркировка газов в РФ:

  1. Кислород            - белые буквы на голубом фоне.
  2. Сжатый воздух  - черные буквы на желтом фоне.
  3. Вакуум                 - белые буквы на красном фоне.
  4. Углекислый газ  - белые буквы на черном фоне.
  5. Закись азота      - белые буквы на зеленом фоне.
  6. AGSS                   - белые буквы на малиновом фоне.

Прим. Европейская буквенно-цветовая маркировка отлична от требований в РФ, ее применение может вызвать вопросы со стороны газовой службы.

Для исключения ошибочного подключения оборудования к газовым магистралям штекеры быстроразъемных газовых клапанов по DIN 13260-2 имеют две ступени кодировки: форма ключа замка и форма носика (штуцера). При не совпадении любой из ступеней штекер либо не входит в клапан, либо не фиксируется.

Ключевые комбинации штекеров газов:

  1. Кислород            - шестигранный ключ + "толстый" носик.
  2. Сжатый воздух  - квадратный ключ + "толстый" носик.
  3. Вакуум                 - квадратный ключ + "тонкий" носик.
  4. Углекислый газ - шестигранный ключ + "тонкий" носик.
  5. Закись азота      - круглый ключ + "тонкий" носик.
  6. AGSS и Air-motor - имеют свои уникальные штекеры (в DIN 13260-2 не входят).

При монтаже применяются два метода подключения клапана к подходящей газовой магистрали:

  • цанговый зажим (обжимает медную трубку газовой магистрали резьбовой гайкой в конусной фторопластовой прокладке).
  • пайка (прямое соединение магистрали с патрубком основания клапана с применением бессвинцового высокотемпературного припоя).

При должном соблюдении правил монтажа оба метода сравнимы по качеству соединения и скорости проведения работ.  Одновременно настоятельно рекомендуем пайку, как более предпочтительный метод поскольку:

  • герметичность паяного соединения обеспечить существенно легче чем у цангового.
  • механическая прочность паяного соединения выше чем у цангового.
  • контроль открытого паяного соединения проводить легче.
  • латунное основание клапана под пайку технически проще, содержит меньше резьб и соединений.
  • затраты на газовое оборудование, припой и обучение составляют не значительную часть общих затрат на монтаж.
