Палатные медицинские консоли

Палатные медицинские консоли серии ОЗОН устанавливаются в палатах стационаров. Обеспечивают комплект подключений к электропитанию, газовым магистралям, системе вызова дежурного персонала, информационной сети стационара, а также местное и общее освещение. Специфика комплектации палатных консолей отлична в сторону ежедневных потребностей пациентов и более лаконична.

Виды палатных консолей по параметру длины:

1. До 800мм.
2. От 800мм до 1200мм.
3. От 1200мм до 1600мм.
4. Свыше 1600мм.

Виды палатных консолей по количеству рядов:

1. Однорядные
2. Двухрядные

При выборе консоли предпочитают типовые длины 800, 1200, 1600 или 2000мм, одинарную или двойную рядность. Конкретная длина консоли выбирается из стандартного ряда исходя из количества розеток, газовых клапанов и навесного оборудования. Часто применяют одну консоль на два койко-места (длиной 3000мм).

Как правило, палатная консоль комплектуется:

• одним - двумя быстроразъемными газовыми клапанами (кислород + сжатый воздух или кислород + вакуум). Также распространено применение консолей без газовых клапанов (при отсутствии необходимости газоснабжения).
• двумя-тремя розетками.
• кнопкой вызова персонала РИНГ-КВ или кнопкой вызова персонала для лежачих больных РИНГ-КВЛ.
• клеммой заземления (DIN).
• светильником нижнего освещения (для чтения).
• светильником верхнего (общего) освещения.
• розеткой компьютерной сети (RJ45).
• в ряде случаев устанавливают рельс для навесного оборудования (капельницы, полки и т.д.).

Условное обозначение настенных консолей серии ОЗОН для заказа - "МК-НО-yyyy-zz  палатная" (однорядная консоль),  "МК-НД-yyyy-zz   палатная (многорядная консоль) где :

• yyyy - тип консоли (800, 1200, 1240, 1600, 2000) по габаритным показателям (обычно используется стандартный ряд по длине: 800мм, 1200мм, 1600мм, 2000мм).
• zz       - наличие светильников и их количество. Для одного светильника - "С1", для двух - "С2" и так далее.
• палатная   - маркер палатной консоли.

Более подробная информация о составе консоли указывается в спецификации или опросном листе при заказе.

Примеры обозначения консолей:

• МК-НД-800-С1 палатная - однорядная палатная консоль длиной 800мм с одним светильником (18Вт).
• МК-НД-800-С2 палатная - однорядная палатная консоль длиной 800мм с двумя светильниками (по 18Вт) верхнего и нижнего освещения.
• МК-НД-1600-С2 палатная - двухрядная палатная консоль длиной 1600мм с двумя светильниками (18 и 36Вт) верхнего и нижнего освещения.

Примеры внешнего вида консолей:

1. МК-НД-1600-С2 палатная в составе:

• 2 газовых клапана (кислород)
• 2 электрические розетки
• выключатель верхнего и нижнего света
• светильник верхнего света 36Вт.
• светильник нижнего света 18Вт.
• автоматический выключатель

(объект на этапе установки передвижного оборудования)

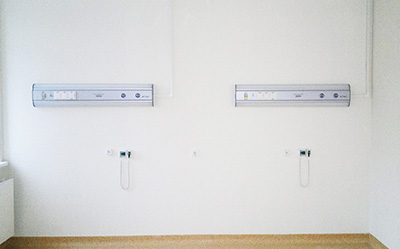

2. МК-НД-1200-С2 палатная в составе:

• 2 газовых клапана (кислород)
• 2 электрические розетки
• выключатель верхнего и нижнего света
• светильник верхнего света 36Вт.
• светильник нижнего света 18Вт.
• автоматический выключатель

3. МК-НД-1200-С1 в составе:

• 1 газовый клапан (кислород)
• 3 электрические розетки
• 2 RJ45
• выключатель нижнего света
• светильник верхнего света 18Вт.

(по ТЗ заказчика корпус из гальванизированной стали, порошковая окраска RAL9003).
