Системы отвода наркозных газов

Системы отвода наркозных газов предназначены для отсоса и удаления из операционного зала продуктов дыхания пациента. Применяются при связанных с общей анестезией операциях и входят в состав анестезиологических консолей.

Виды систем отвода наркозных газов:

• активные
• пассивные

Активные системы отвода наркозных газов для создания разряжения и эжекции продуктов дыхания в вентиляцию используют энергию сжатого воздуха, подаваемого из газовой сети учреждения или от локального компрессора. Без подачи сжатого воздуха активные системы отвода не работают. Таким образом активной системе для работы требуется две магистрали (подвод сжатого воздуха и отвод в вентиляцию).

Пассивные системы устанавливаются только при наличии подвода от активной вентиляционной системы учреждения, фактически являясь ее оконечными точками подключения. Это требует наличия в учреждении развитой структуры вентиляционной системы со сложной балансировкой потребителей. Поэтому пассивные системы мало распространены в РФ. Для работы пассивной системе требуется только одна магистраль (отвод в вентиляцию).

Наиболее широко в РФ применяются два типа активных систем отвода:

• эжекционная система
• AGSS

Эжекционная система технически проще AGSS, устанавливается в медицинскую консоль или выполняется отдельным модулем. Эксплуатация:

• шланг маски пациента надевается на "елочку" эжектора.
• включение эжектора и регулировка расхода осуществляется поворотом красной рукояти.
• дополнительную регулировку можно осуществлять поворотом кольца на "елочке"

Габариты модуля эжекционной системы (ШхВхГ): 300х110х82мм.

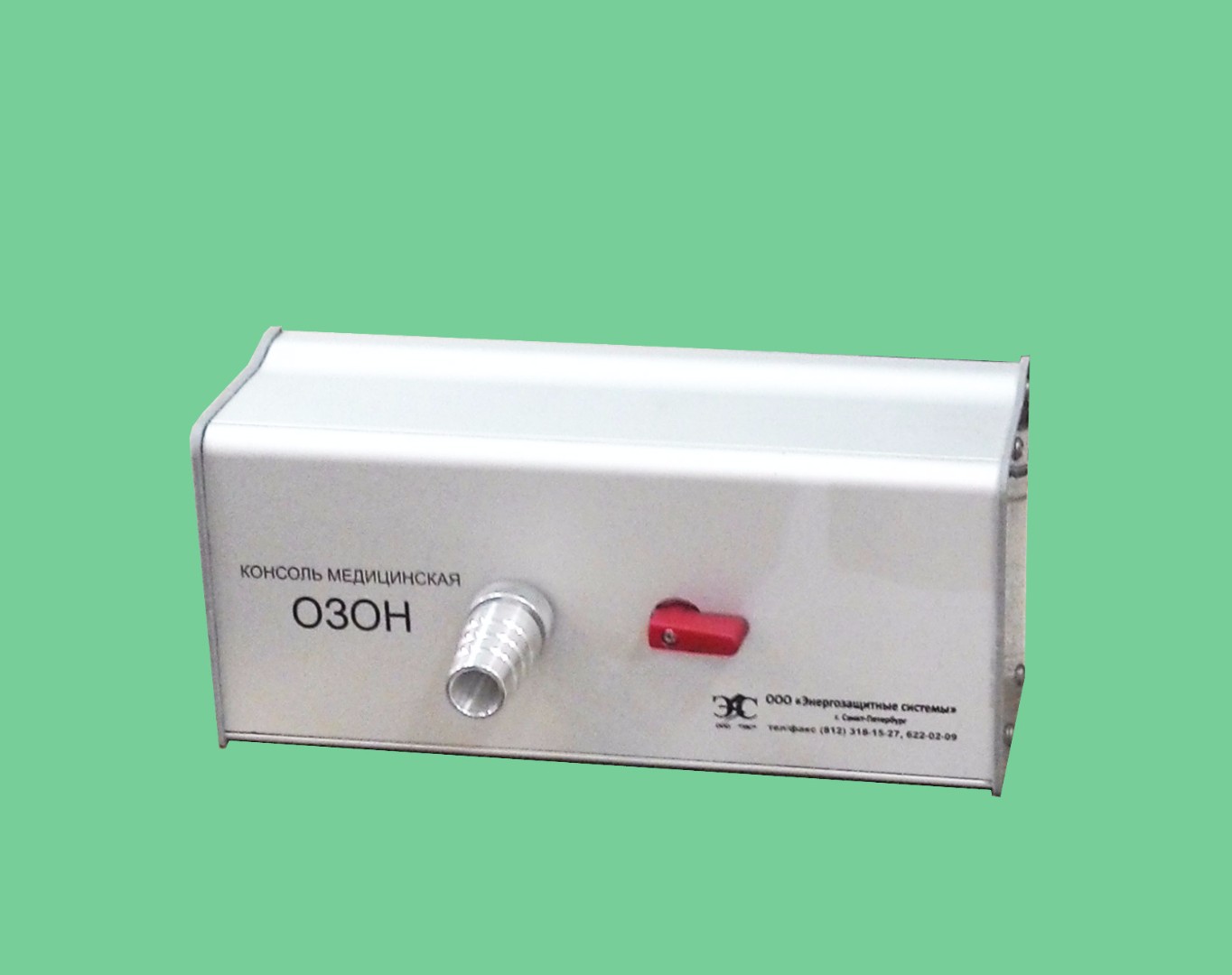

рис. эжекционная система производства Энергозащитные системы

AGSS система спроектирована как клапанный модуль, устанавливается в медицинскую консоль или клапанную розетку. Эксплуатация:

• шланг маски пациента надевается на штекер AGSS.
• включение AGSS осуществляется установкой штекера в клапан.
• выключение AGSS выполняют нажатием на нажимное кольцо клапана (с одновременным освобождением штекера)
• регулировку расхода выполняют однократно при пусконаладке путем поворота регулировочного жиклера

рис. AGSS производства Энергозащитные системы

рис. штекер AGSS производства Энергозащитные системы
