Потолочные консоли

Медицинские консоли с потолочным креплением используются при удаленной от стен зоне лечения пациента. Консоль с потолочным креплением является мощной мобильной платформой, позволяющей обеспечить подвод и подключение для всех типов медицинских газов, линий энергоснабжения и информационных магистралей. Одновременно для размещения медицинского оборудования консоль снабжена комплектом полок, рельсов и кронштейнов.

Медицинские консоли с потолочным креплением применяются в хирургических, реанимационных, родовых палатах, в интенсивной терапии и других кабинетах, где важен круговой доступ к зоне пациента.

Виды консолей с потолочным креплением по типу опоры:

1. Консоли на одной опоре - колонна (параметр - О).
2. Консоли с одним поворотным плечом (параметр - ОП1).
3. Консоли с двойным поворотным плечом (параметр - ОП2).
4. Консоли с одним подъемно-поворотным плечом (параметр - ОПП1).
5. Консоли с двойным подъемно-поворотным плечом (параметр - ОПП2).

Виды потолочных консолей по типу модуля источников (кабинета):

1. Вертикальный (параметр - В).
2. Горизонтальный (параметр - Г).
3. Квадратный (параметр - К).

Виды потолочных консолей по типу тормозного механизма (ограничение вращения):

1. Пневматический.
2. Электрический.

Виды потолочных консолей по целевому назначению:

1. Хирургические.
2. Анестезиологические.
3. Общего назначения.

При выборе консоли необходимо определить ее конфигурацию и состав.

Конфигурация консоли с потолочным креплением зависит от организации рабочего места специалиста в зоне пациента:

• количества свободного пространства
• расстояния до стен
• рабочего ракурса консоли
• наличия/отсутствия чистового потолка
• высоты чистового потолка
• высоты операционного стола
• высоты и положения плечей операционного светильника
• количества предполагаемого навесного оборудования, инфузоматов, мониторов

Свободное пространство и расстояние до стен дает возможные длины плечей консоли.

• Для одноплечевых консолей предпочитают длины (по осям) 800 или 600мм - комфортное расстояние движения рабочей зоны.
• Для консолей с двойным поворотным плечом предпочитают длины 800х800мм, 800х600мм или 600х400мм.

Следует понимать, что консоль с одинарным плечом предоставляет специалисту круговую зону положения секции источников (с радиусом разворота равным длине плеча). А консоль с двойным плечом увеличивает доступный радиус за счет  "раскрывания" обоих частей плеча и, в тоже время, складывание плечей "под себя" позволяет работать внутри зоны.

Высота чистового потолка и высота операционного стола задают тип плеча консоли и высоту секции источников.

• Типовое расстояние от пола до секции источников соответствует прохождению консоли над операционным столом и составляет  800 или 850мм.
• Верхняя часть плеча консоли должна быть не ближе 50мм от чистового потолка по санитарным соображениям.
• Нижняя часть плеча консоли должна быть не ниже 2000мм от пола для предотвращения случайных задеваний головами при прохождении под плечом.
• Между секцией источников и нижней частью плеча желательно наличие не менее 300мм для размещения на рельс капельниц.
• Консоль не должна пересекаться в рабочей зоне с операционным светильником для исключения повреждений последнего.
• Двойное плечо имеет высоту в 2,5 раза большую, чем одинарное и требует больше места по вертикали.
• Подъемное плечо (с лифтом) имеет ход +/-250мм от горизонтального положения и не должно что-либо задевать в крайних точках.

Исходя из вышеуказанного выбирают высоту секции источников.

• Как правило, предпочитают источники высотой 600, 800, 1000 или 1200мм. Источники 1600мм в силу большой высоты выбирают исходя из расстояния от пола до секции - 150мм.
• Двойное поворотное плечо или подъемно-поворотное плечо выбирают  при высотах чистового потолка не менее 2,5м.
• Двойное подъемно-поворотное плечо выбирают  при высотах чистового потолка не менее 3м.

Следует понимать, что вертикальный тип источников может нести больше приборных полок и лучше адаптирован к анестезии. В то время как горизонтальный тип источников снабжен привычными для хирургов широкими полками из нержавеющей стали. Но в целом градация условна.

Тормозной механизм предпочитают пневматический. Электрический тормозной механизм выбирают при отсутствии сжатого воздуха.

Состав консоли с потолочным креплением определяется:

• целевым назначением консоли
• количеством электропотребителей

Для хирургической консоли необходимы:

• газовые клапаны: кислород, сжатый воздух, вакуум.
• не менее двух полок и капельница.

Для анестезиологической консоли необходимы:

• газовые клапаны: кислород, закись азота/углекислый газ, сжатый воздух, вакуум, AGSS/эжектор .
• место для размещения инфузионных насосов (штатив) и капельница.

Рекомендуемое количество электрических розеток - не менее 12 (по сертификационным причинам).

Условное обозначение консолей с потолочным креплением серии ОЗОН для заказа - "МК-НД-800-yyyyххх-zwwww " где :

• yyyy    - тип потолочного крепления. Для бесплечевой колонны - "О", для одноплечевой - "ОП1", для двойного плеча - "ОП2", для подъемно-поворотного плеча - "ОПП1", для двойного подъемно-поворотного плеча - "ОПП2".
• xxх      - длина плеча. Для плеча по осям 600мм - "6", плеча по осям 800мм - "8", двойного плеча по осям 800 и 600мм - "8/6".
• zz         - тип секции источников. Для вертикальной - "В", для горизонтальной - "Г", для квадратной - "К".
• wwww - высота секции источников. Для 600мм - "600", для 800мм - "800", для 1000мм - "1000", для 1200мм - "1200".

Более подробная информация о составе консоли указывается в спецификации или опросном листе при заказе.

Примеры обозначения консолей:

• МК-НД-800-ОП18-В800 - консоль с потолочным креплением одноплечевая с вертикальной секцией источников 800мм.
• МК-НД-800-О-В800 - консоль с потолочным креплением безплечевая с вертикальной секцией источников 800мм.
• МК-НД-800-О-Г600 - консоль с потолочным креплением безплечевая с горизонтальной секцией источников 600мм.
• МК-НД-800-ОП28-В1000 - консоль с потолочным креплением с двойным плечом с вертикальной секцией источников 1000мм.
• МК-НД-800-ОПП28-В800 - консоль с потолочным креплением с двойным подъемно-поворотным плечом с вертикальной секцией источников 800мм.

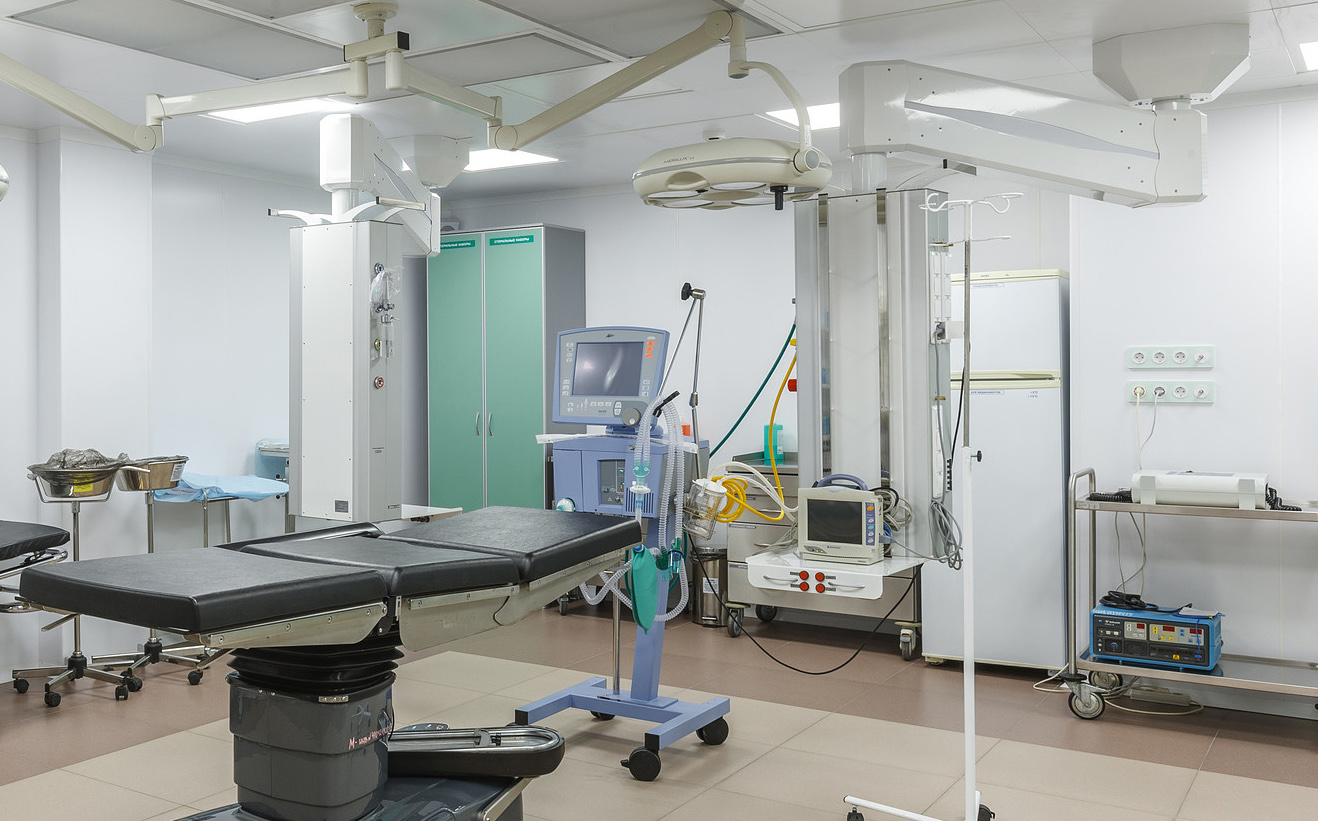

Примеры внешнего вида консолей:

1. МК-НД-800-ОП18-В800 в составе:

• газовые клапаны
• 12 электрических розеток
• зажим уравнивания потенциалов
• зажим заземления
• 2 автоматических выключателя
• 2 горизонтальных и 2 вертикальных рельса
• полка

2. МК-НД-800-О-В800 в составе:

• газовые клапаны
• 8 электрических розеток
• зажим уравнивания потенциалов
• зажим заземления
• 2 автоматических выключателя
• 2 горизонтальных и 2 вертикальных рельса
• полка с ящиком
• капельница
• лампа с изменяемой геометрией

3. МК-НД-800-ОПП28-Г800 в составе:

• газовые клапаны
• 12 электрических розеток
• 2 DIN зажима уравнивания потенциалов
• 2 DIN зажима заземления
• 2 автоматических выключателя
• 2 горизонтальных рельса
• 2 полки с ящиком

4. МК-НД-800-ОП28-В800 в составе:

• газовые клапаны
• 12 электрических розеток
• 2 DIN зажима уравнивания потенциалов
• 2 DIN зажима заземления
• 2 автоматических выключателя
• 2 горизонтальных + 2 вертикальных рельса
• полка с ящиком
• капельница

5. МК-НД-800-ОП28-В1600 в составе:

• газовые клапаны
• 12 электрических розеток
• 3 DIN зажима уравнивания потенциалов
• 3 автоматических выключателя
• 2 горизонтальных + 4 вертикальных рельса
• полка с ящиком
• 2 приборные полки

6. МК-НД-800-О-К1600 в составе:

• 4 газовых клапана
• 8 электрических розеток
• 2 зажима уравнивания потенциалов
• 1 зажим заземления
• 2 автоматических выключателя
• 2 горизонтальных рельса
