Клапанные системы

Клапанные системы (медицинские газовые консоли, газовые розетки) предназначены для оперативного подключения медицинского оборудования к магистралям медицинских газов.

Применяются при расположении места лечения пациента в непосредственной близости от стены и организации электроснабжения оборудования от розеточных  щитков накладного или встроенного исполнения.

Клапанные системы ОЗОН выпускаются заводом Энергозащитные системы в составе от одного до пяти газовых клапанов.

Виды газовых консолей по  исполнению:

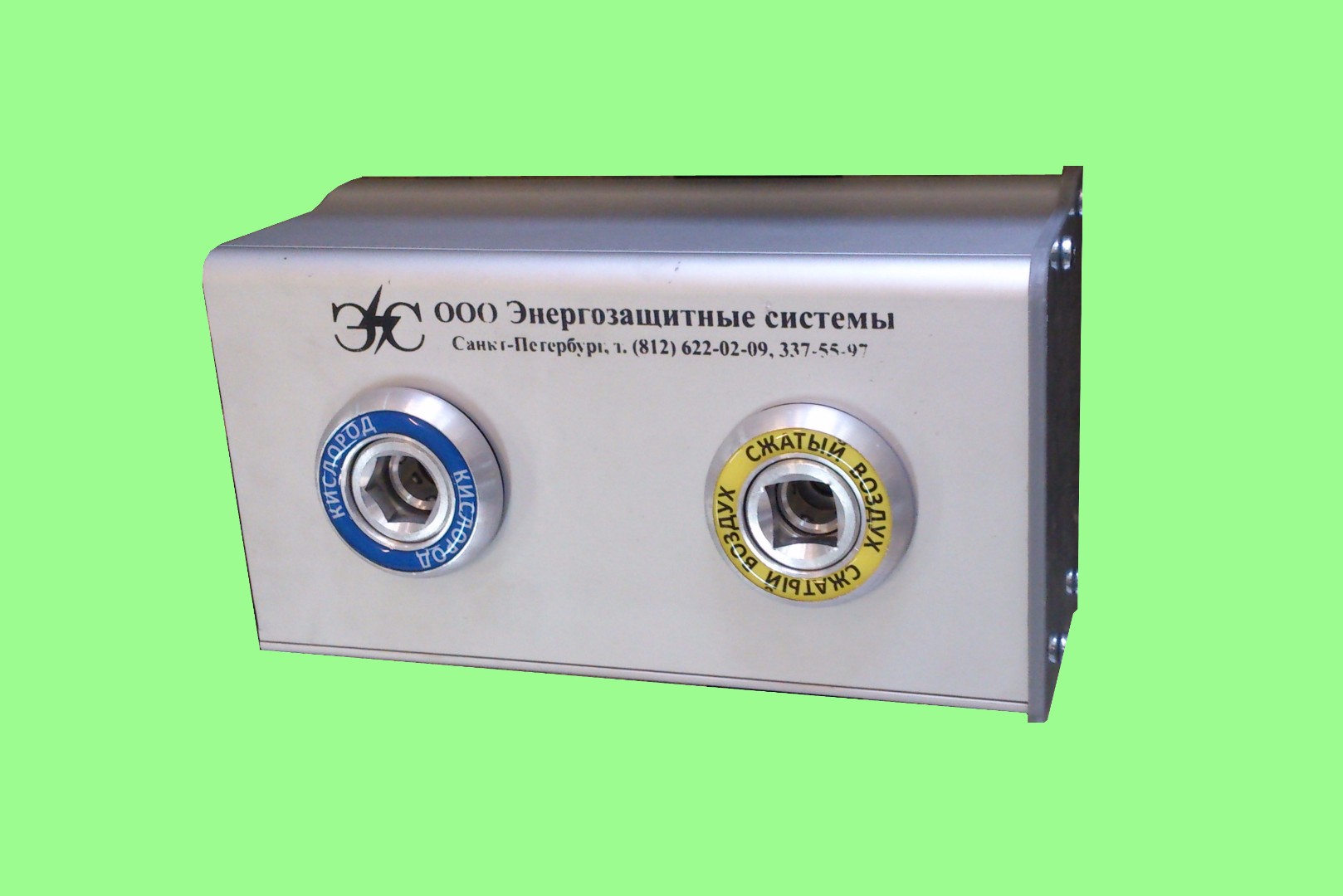

• настенное исполнение
• встраиваемое исполнение

Условное обозначение настенных клапанных систем серии ОЗОН для заказа - "МК-НО-800-ГК-хw" где:

• х – количество газовых клапанов.
• w - специальный параметр, специальный параметр, указывающий на особые характеристики. При наличии в составе эжектора - "Э", при наличии в составе AGSS - "А".

Для контроля величины давления в магистрали медицинского газа (например, кислорода) заводом выпускается модификация - газовая консоль с манометром "МК-НО-800-ГКМ-хw". Установленные в систему манометры указывают давление в соответствующих газовых магистралях.

Встраиваемая модификация газовых консолей "МК-НО-800-ГК-хw-ВС". Устанавливается в стенную нишу рядом с зоной расположения медицинского оборудования.

Подключение газовых консолей к магистралям выполняется согласно типа выбранных в конкретный комплект быстроразъемных газовых клапанов:

• под пайку  (трубка 8мм)
• под обжим (цанговый зажим под трубку 8мм)

Пример расположения настенной клапанной системы (газовой розетки) с внешней прокладкой магистрали.
