Настенные консоли серии ОЗОН
Настенные медицинские консоли используются при расположении места лечения пациента в непосредственной близости от стены.
Виды настенных консолей по параметру длины:
- До 800мм.
- От 800мм до 1200мм.
- От 1200мм до 1600мм.
- Свыше1600мм.
Виды настенных консолей по количеству рядов:
- Однорядные
- Двухрядные
- Трехрядные
- Четырехрядные
Виды настенных консолей по ориентации:
- Горизонтальные
- Вертикальные
При выборе консоли предпочитают горизонтальную ориентацию, типовые длины 800, 1200, 1600 или 2000мм, одинарную или двойную рядность. Конкретная длина консоли выбирается из стандартного ряда исходя из количества розеток, газовых клапанов и навесного оборудования.
Условное обозначение настенных консолей серии ОЗОН для заказа - "МК-НО-yyyy-zzw " (однорядная консоль), "МК-НД-yyyy-zzw " (многорядная консоль) где :
- yyyy - тип консоли (800, 1200, 1240, 1600, 2000) по габаритным показателям (обычно используется стандартный ряд по длине: 800мм, 1200мм, 1600мм, 2000мм).
- zz - наличие светильников и их количество. Для одного светильника - "С1", для двух - "С2" и так далее.
- w - специальный параметр, указывающий на особые характеристики консоли. Для трехрядной консоли - "Т", для вертикальной консоли - "ВР", для однорядной удлиненной - "У", "Д" - для детской.
Более подробная информация о составе консоли указывается в спецификации или опросном листе при заказе.
Примеры обозначения консолей:
- МК-НО-800 - однорядная консоль длиной 800мм
- МК-НО-800У - однорядная консоль длиной 1600мм
- МК-НД-1600 - двухрядная консоль длиной 1600мм
- МК-НД-1600-С2 - двухрядная консоль длиной 1600мм с двумя светильниками
- МК-НД-1600-Т - трехрядная консоль длиной 1600мм
- МК-НД-1600-С2Т - трехрядная консоль длиной 1600мм с двумя светильниками
Примеры внешнего вида консолей:

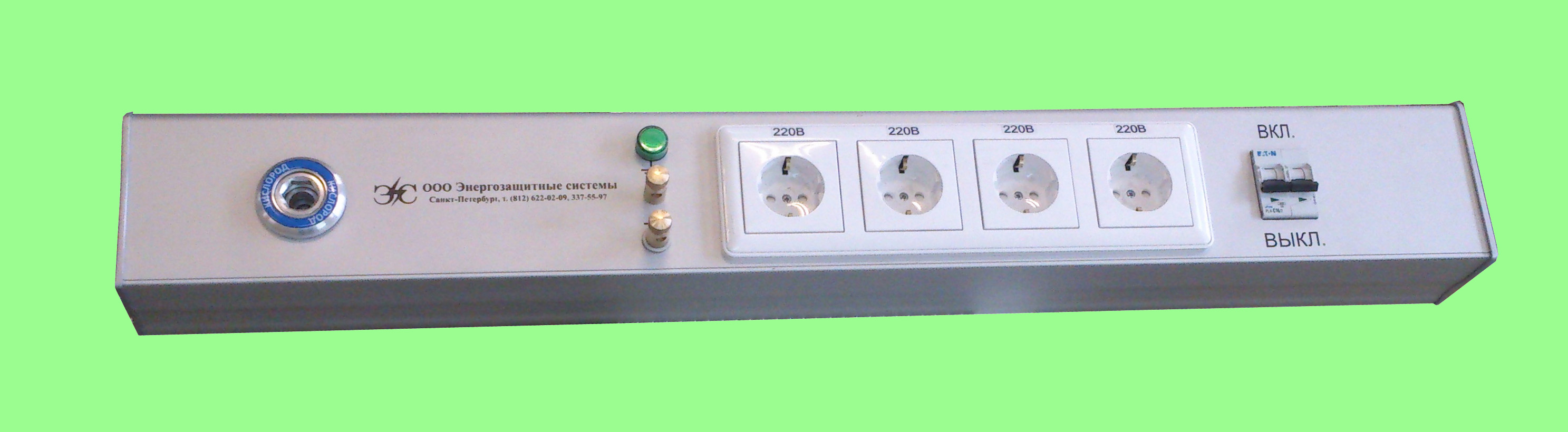

1. Настенная консоль МК-НО-800 в составе:
- газовый клапан
- 4 электрические розетки
- зажим уравнивания потенциалов
- зажим заземления
- автоматический выключатель
.jpg)

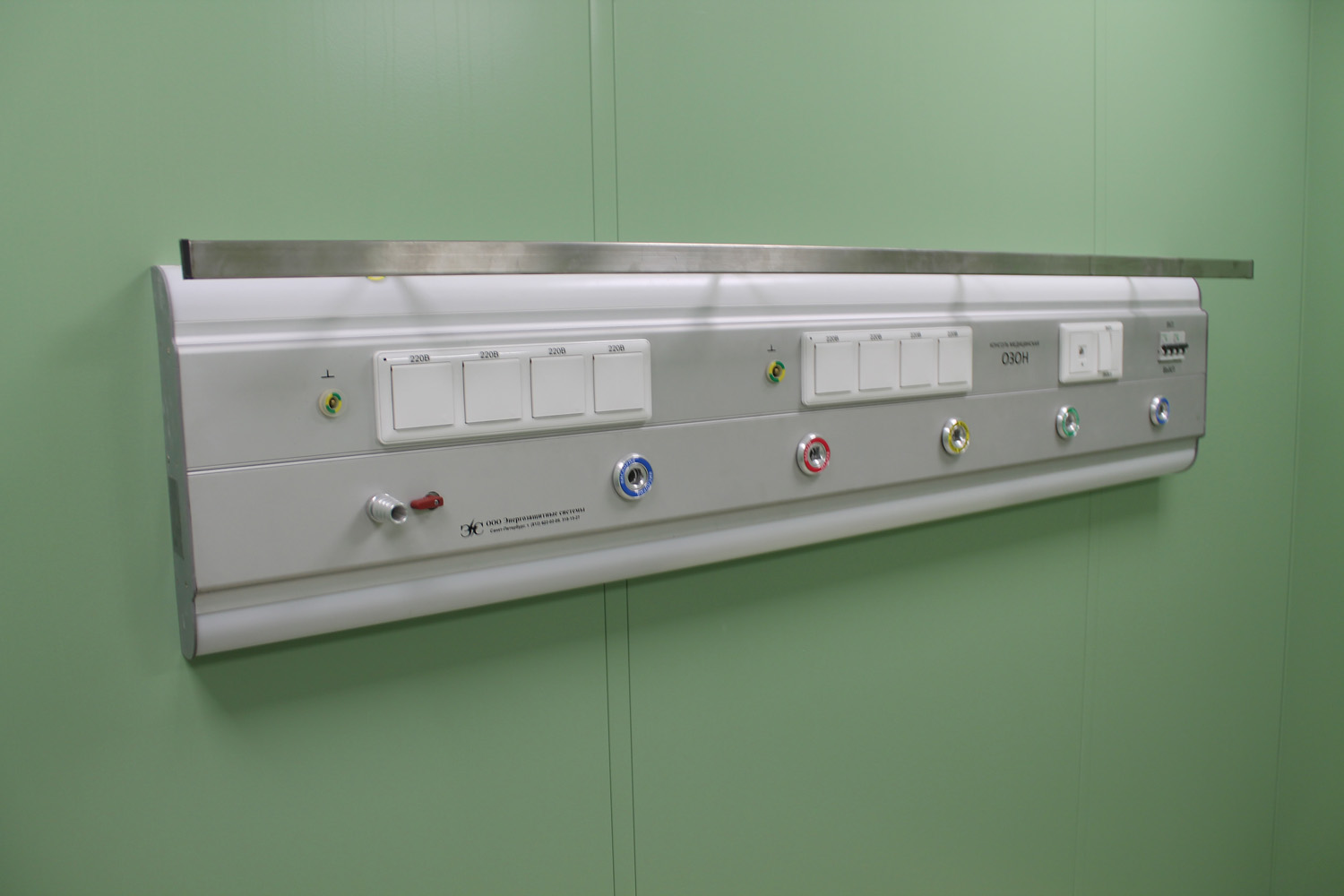

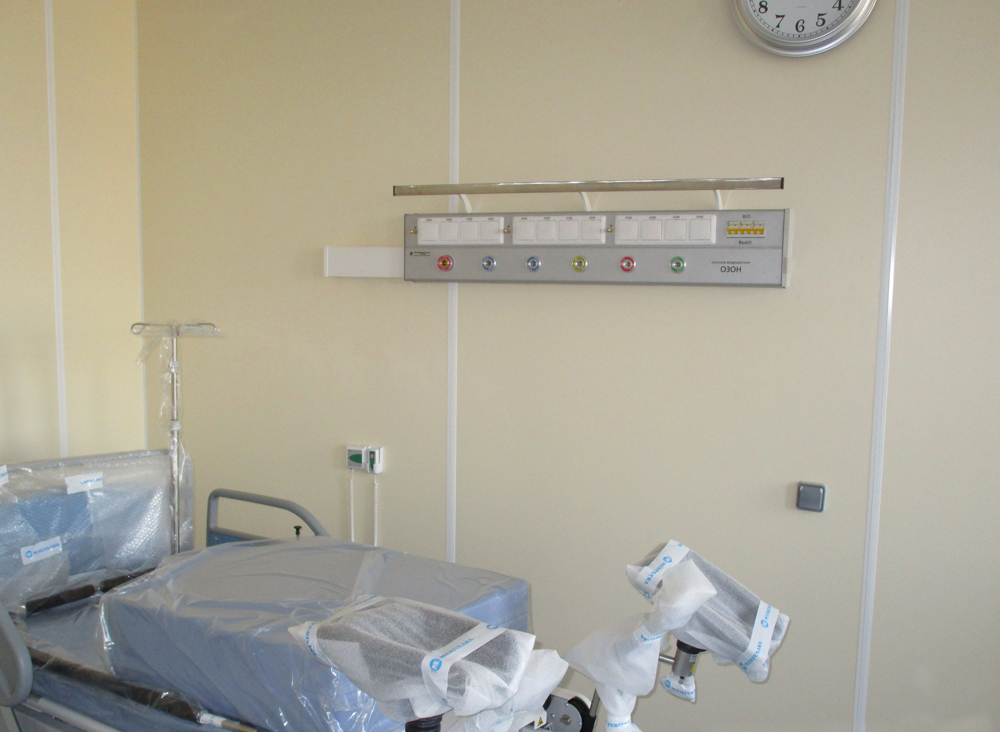

2. Настенная консоль МК-НД-1600 в составе:
- 4 газовый клапанов + AGSS
- 3 блока по 4 электрические розетки
- 3 зажима уравнивания потенциалов
- 3 автоматических выключателя
- рельс для навесного оборудования

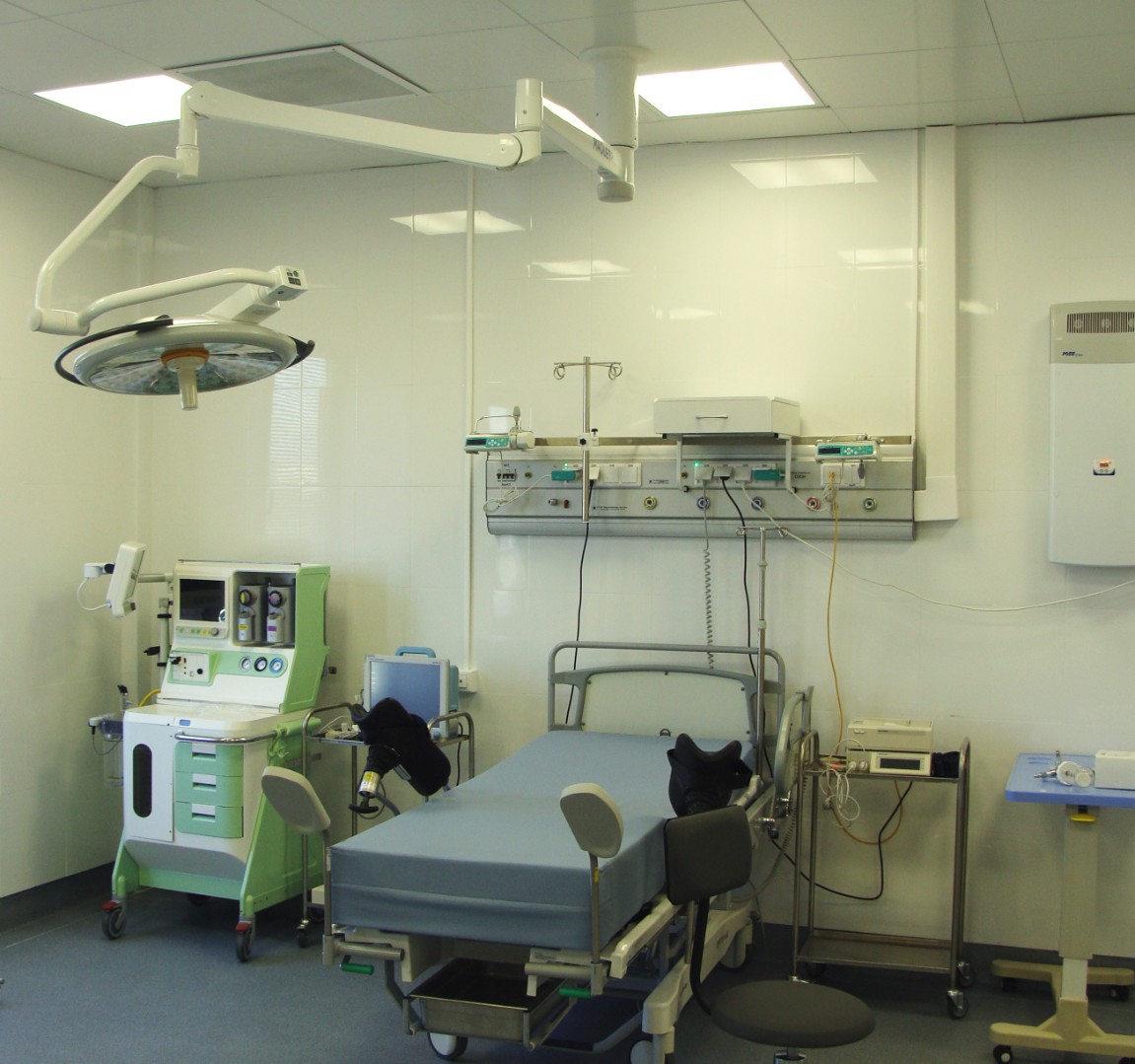

3. Настенная консоль МК-НД-1600С2Т в составе:
- 5 газовых клапанов
- эжектор
- 2 блока по 4 электрические розетки
- 2 автоматических выключателя
- 2 DIN-клеммы заземления
- РИНГ-Ш
- светильник общего освещения (верхний)
- светильник нижнего освещения
- рельс для навесного оборудования

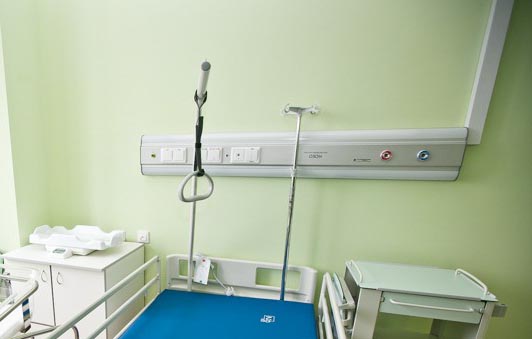

4. Настенная консоль МК-НД-1600С2 в составе:
- 2 газовых клапана
- 4 электрических розетки
- 1 автоматический выключатель
- светильник общего освещения (верхний)
- светильник нижнего освещения
- выключатель светильников
- РИНГ-Ш

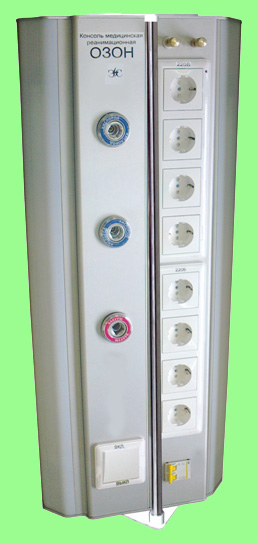

5. Настенная консоль МК-НД-1200С2-ВР в составе:
- 3 газовых клапана
- электрических розеток
- 1 автоматический выключатель
- 2 светильника общего освещения
- светильник нижнего освещения
- выключатель светильников
Примеры выбора консолей:
1. В общие палаты стационара на каждое койко-место обычно устанавливают консоли длиной 800-1600мм в минимальной комплектации:
- состав газовой секции - 1-2 клапана (кислород+сжатый воздух или кислород+вакуум).
- состав электрической секции - 2-4 розетки, 1 DIN клемма уравнивания, кнопка вызова персонала РИНГ-КВ. Часто ставят светильники верхнего и нижнего света.
- при наличии навесного оборудования - применяют рельс
2. В процедурные, перевязочные, предоперационные палаты обычно устанавливают консоли длиной 1200-1600мм в расширенной комплектации:
- состав газовой секции - 4-6 клапанов (2 клапана кислород+сжатый воздух+вакуум). Часто добавляют закись азота или углекислый газ в комплекте с AGSS или эжектором.
- состав электрической секции - 8-12 розеток, 4-6 DIN клемм уравнивания потенциалов, кнопка вызова персонала РИНГ-КВ.
- для установки навесного оборудования - рельс
Таблица типовых настенных консолей:
|
Консоль двухрядная серии «ОЗОН» МК-НД-2000 |
|
- длина - 2000мм; |
|
- блок из 4-х быстроразъемных газовых клапанов; |
|
- 2 блока электрических розеток по 4 розетки каждый с индикаторами наличия электропитания в сети, зажимами заземления, автоматическими предохранителями; |
|
- зажим уравнивания потенциалов; |
|
- рельс для навесного оборудования 2000 мм. |
|
Консоль двухрядная серии «ОЗОН» МК-НД-1600 |
|
- длина - 1600 мм; |
|
- блок из 2-х газовых клапанов; |
|
- 2 блока электрических розеток по 4 розетки каждый с индикаторами наличия электропитания в сети, зажимами заземления, автоматическими предохранителями; |
|
- зажим уравнивания потенциалов; |
|
- рельс для навесного оборудования 1600 мм. |
|
Консоль двухрядная серии «ОЗОН» МК-НД-1200 |
|
- длина - 1200 мм; |
|
- блок из 2-х газовых клапанов; |
|
- блок из 4 электрических розеток с индикатором наличия электропитания в сети, зажимом заземления, автоматическим предохранителем; |
|
- зажим уравнивания потенциалов; |
|
- рельс для навесного оборудования 1200 мм. |
|
Консоль двухрядная серии «ОЗОН» МК-НД-800 |
|
- длина - 800 мм; |
|
- блок из 2-х газовых клапанов; |
|
- блок из 4 электрических розеток с индикатором наличия электропитания в сети, зажимом заземления, автоматическим предохранителем; |
|
- зажим уравнивания потенциалов; |
|
- рельс для навесного оборудования 800 мм. |
|
Консоль однорядная серии «ОЗОН» МК-НО-800-У (1200 мм) удлиненная, |
|
- длина 1200 мм; |
|
- блок из 2-х газовых клапанов; |
|
- блок из 4 электрических розеток с индикатором наличия электропитания в сети, зажимом заземления, автоматическим предохранителем; |
|
- зажим уравнивания потенциалов; |
|
- рельс для навесного оборудования 1200 мм. |
|
Консоль однорядная серии «ОЗОН» МК-НО-800 |
|
- длина 800 мм; |
|
- блок из 2-х газовых клапанов; |
|
- блок из 4 электрических розеток с индикатором наличия электропитания в сети, зажимом заземления, автоматическим предохранителем; |
|
- зажим уравнивания потенциалов; |
|
- рельс для навесного оборудования 800 мм. |
|
Консоль однорядная серии «ОЗОН» МК-НО-800 |
|
Базовая комплектация: |
|
- длина 800 мм; |
|
- 1 газовый клапан; |
|
- блок из 4 электрических розеток с индикатором наличия электропитания в сети, зажимом заземления, автоматическим предохранителем; |
|
- зажим уравнивания потенциалов; |
|
- рельс для навесного оборудования 800 мм. |
|
Консоль серии «ОЗОН» МК-НД-800-С1 (световая) LED – со светодиодным светильником |
|
Базовая комплектация: |
|
- длина 800 мм; |
|
- 1 газовый клапан; |
|
- блок из 2-х электрических розеток с индикатором наличия электропитания в сети; |
|
- встроенный LED светильник – верхний/нижний с выключателем. |
|
- клемма уравнивания потенциалов DIN; |
|
Консоль серии «ОЗОН» МК-НД-800-С1 (световая) |
|
- длина 800 мм; |
|
- 1 газовый клапан; |
|
- блок из 2-х электрических розеток с индикатором наличия электропитания в сети; |
|
- встроенный светильник – верхний/нижний с выключателем. |
|
- клемма уравнивания потенциалов DIN; |
|
Консоль серии «ОЗОН» МК-НД-1200-С1 (световая) |
|
Базовая комплектация: |
|
- длина 1240 мм; |
|
- 1 газовый клапан; |
|
- блок из 4-х электрических розеток с индикатором наличия электропитания в сети; |
|
- встроенный светильник – верхний/нижний с выключателем. |
|
- клемма уравнивания потенциалов DIN; |
|
Консоль серии «ОЗОН» МК-НД-800-С2 (световая) LED – со светодиодным светильником |
|
- длина 800 мм; |
|
- 1 газовый клапан; |
|
- блок из 2-х электрических розеток с индикатором наличия электропитания в сети; |
|
- встроенный LED светильник – верхний с выключателем; |
|
- встроенный LED светильник – нижний с выключателем; |
|
- клемма уравнивания потенциалов DIN; |
|
Консоль серии «ОЗОН» МК-НД-800-С2 (световая) |
|
- длина 800 мм; |
|
- 1 газовый клапан; |
|
- блок из 2-х электрических розеток с индикатором наличия электропитания в сети; |
|
- встроенный светильник – верхний с выключателем; |
|
- встроенный светильник – нижний с выключателем; |
|
- клемма уравнивания потенциалов DIN; |
|
Консоль серии «ОЗОН» МК-НД-1200-С2 световая (1240х240х80 мм). |
|
- длина 1240 мм; |
|
- 1 газовый клапан; |
|
- блок из 4-х электрических розеток с индикатором наличия электропитания в сети; |
|
- встроенный светильник – верхний с выключателем; |
|
- встроенный светильник – нижний с выключателем; |
|
- клемма уравнивания потенциалов DIN; |
|
Консоль МК-НД-800-С2Т (с дополнительной приборной секцией) |
|
- длина 800 мм; |
|
- блок из 2-х газ. клапанов; |
|
- блок из 4-х электрических розеток с индикатором наличия электропитания в сети; |
|
- встроенный светильник – верхний с выключателем; |
|
- встроенный светильник – нижний с выключателем; |
|
- клемма уравнивания потенциалов DIN; |
|
Консоль МК-НД-1200-С2Т (с дополнительной приборной секцией) |
|
- длина 1240 мм; |
|
- блок из 3-х газ. клапанов; |
|
- блок из 4-х электрических розеток с индикатором наличия электропитания в сети; |
|
- встроенный светильник – верхний с выключателем; |
|
- встроенный светильник – нижний с выключателем; |
|
- клемма уравнивания потенциалов DIN; |
Перед монтажом консоли необходимо обратить внимание на несущую способность стен, т.к. пациент может опереться на консоль или опорный рельс и существенно превысить паспортную нагрузку. Магистрали медицинских газов и электрические линии прокладываются к консоли через внешние закрытые кабельные каналы или канал в стене.
В случае скрытой проводки магистрали выводятся из стены в пределах пятна консоли. В случае наружной проводки магистралей вход в консоль осуществляется с любого торца консоли. Настоятельно рекомендуем при заказе согласовывать монтажную схему консоли с фактическим расположением магистралей.
